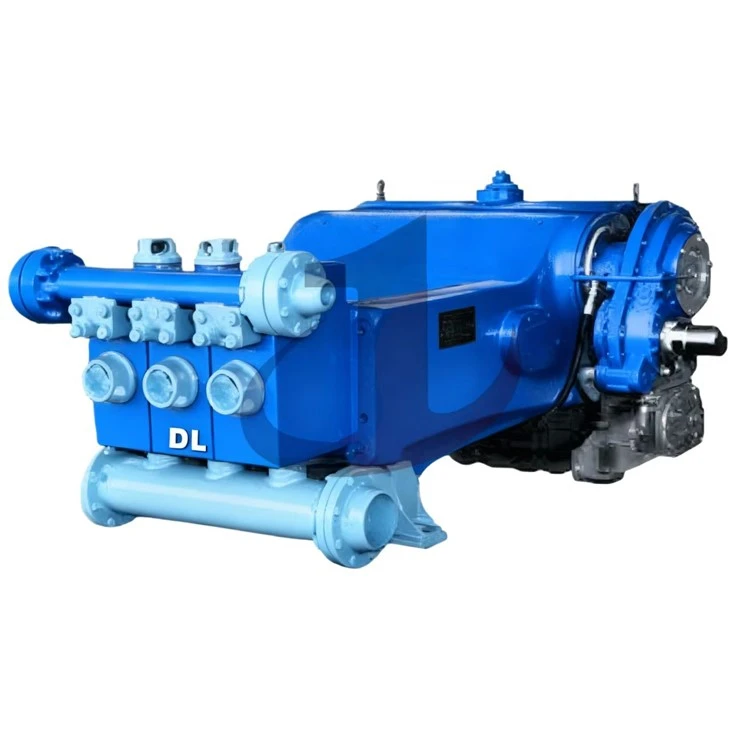

Máy bơm GARDNER DENVER TGH

Power End: một nền tảng vững chắc được xây dựng bằng sức mạnh và độ chính xác

A. Tính ưu việt của sắt dẻo: ưu điểm về kết cấu bắt nguồn từ khoa học vật liệu

Mặt công suất bơm TGH của khung, trục lệch tâm và thanh kết nối cũng như các bộ phận-chịu tải lõi khác được làm bằng-có thông số kỹ thuật cao Nodular Iron (Nodular Iron) * * * đúc chính xác.

Đặc tính giảm rung tuyệt vời: vi cấu trúc sắt dẻo chứa than chì hình cầu, cấu trúc độc đáo này khiến nó có khả năng hấp thụ rung động cao hơn nhiều so với thép. Trong điều kiện tải tuần hoàn tần số cao của máy bơm pittông, đặc tính này có thể triệt tiêu và giảm rung một cách hiệu quả, đồng thời giảm tác động lên bánh răng, vòng bi và các bộ phận truyền động khác từ nguồn, kéo dài đáng kể tuổi thọ sử dụng của toàn bộ hệ thống điện.

Tỷ lệ độ bền-trên-trọng lượng cao hơn và tính toàn vẹn của cấu trúc: bằng cách đúc chính xác, chúng tôi có thể tối ưu hóa hình dạng của khung và gia cố khung tại các điểm ứng suất chính, từ đó cải thiện độ cứng tổng thể và độ bền mỏi đồng thời cải thiện độ bền của khung, trọng lượng được kiểm soát thấp hơn khoảng 25% so với kết cấu thép hàn có cùng độ bền.

Hiệu suất đúc tuyệt vời và hiệu quả về mặt chi phí{0}}: tính lưu động của sắt dẻo tốt hơn thép, cho phép nó được đúc thành các cấu trúc phức tạp cùng một lúc, giảm nhu cầu gia công tiếp theo. Điều này không chỉ đảm bảo tính nhất quán về kích thước sản phẩm mà còn mang lại lợi thế đáng kể về chi phí.

B. Drive Core: sự kết hợp hoàn hảo giữa độ chính xác và độ bền

Hệ thống truyền động bơm TGH là chìa khóa cho độ tin cậy của nó, mỗi bộ phận đều được thiết kế và lựa chọn cẩn thận các vật liệu để chịu được và truyền hiệu quả công suất 400 mã lực.

Thiết kế lệch tâm: sử dụng cấu trúc trục lệch tâm cổ điển, thiết kế bền bỉ và-đã được thử nghiệm theo thời gian của Gardner Denver chuyển chuyển động quay của đầu truyền động thành chuyển động tịnh tiến qua lại của đầu chữ thập một cách trơn tru và hiệu quả.

Hệ thống giảm tốc bánh răng chính xác: máy bơm được trang bị hộp giảm tốc bên ngoài với tổng tỷ lệ giảm tốc là 10,15: 1. Các bánh răng được làm bằng-thép hợp kim chất lượng cao và được xử lý nhiệt-để đảm bảo chia lưới trơn tru và-có khả năng chống mài mòn lâu dài phù hợp với các tiêu chuẩn ngành cao như AGMA.

Cấu hình ổ trục chịu tải nặng đầy đủ: để đối phó với tải trọng hướng tâm và hướng trục phức tạp, bơm TGH sử dụng đầy đủ các tùy chọn ổ trục chịu lực nặng. Trục lệch tâm được hỗ trợ bởi các vòng bi tang trống hai dãy, trong khi trục trung gian nhô ra đôi được hỗ trợ bởi các vòng bi tang trống chịu tải nặng. Cấu hình ổ trục mục tiêu này đảm bảo hoạt động ổn định của các bộ phận truyền động và tổn thất ma sát tối thiểu trong mọi điều kiện làm việc.

Ván trượt đầu chữ thập bằng đồng có thể thay thế: Crosshead Guide (ván trượt) là cặp ma sát chủ yếu cho chuyển động tịnh tiến của đầu trợ lực. Máy bơm TGH sử dụng ván trượt bằng đồng có thể thay thế được. Là một vật liệu-chống mài mòn tuyệt vời, đồng có đặc tính tự bôi trơn, có thể giảm hệ số ma sát một cách hiệu quả ngay cả trong các điều kiện bôi trơn biên, bảo vệ đầu chữ thập và thanh dẫn hướng, đồng thời giảm hệ số ma sát. Thiết kế có thể thay thế của nó cũng giúp đơn giản hóa đáng kể quá trình bảo trì và giảm chi phí bảo trì.

C. Hệ thống bôi trơn: huyết mạch của đầu nguồn

Bôi trơn sạch và liên tục là nền tảng để đảm bảo tuổi thọ hoạt động lâu dài của đầu nguồn. Hệ thống bôi trơn của bơm TGH được thiết kế cẩn thận để đảm bảo mọi bộ phận chuyển động đều được bảo vệ đầy đủ.

Bôi trơn bằng áp suất cưỡng bức: trung tâm của hệ thống là một bơm dầu dẫn động bằng bánh răng tích hợp-cung cấp dầu đã lọc ở áp suất không đổi đến tất cả các bộ phận chuyển động chính, bao gồm ổ trục chính, ổ trục thanh nối và chốt đầu chữ thập. Phương pháp bôi trơn cưỡng bức này vượt trội hơn nhiều so với bôi trơn bằng tia đơn giản, đặc biệt là ở điều kiện tốc độ thấp hoặc tải nặng, để đảm bảo hình thành màng dầu ổn định và đáng tin cậy nhằm ngăn chặn sự tiếp xúc trực tiếp giữa các kim loại.

Phạm vi bôi trơn toàn diện: hệ thống còn bao gồm hệ thống bôi trơn đầu chữ thập phụ trợ và các điểm nạp mỡ tiện lợi, thể hiện rõ hơn nữa sự chú ý đến từng chi tiết và cam kết về độ tin cậy lâu dài của thiết bị2.

Giám sát và bảo trì tình trạng: được trang bị đồng hồ đo áp suất dầu và bộ lọc dầu có thể thay thế, để người vận hành có thể theo dõi tình trạng sức khỏe của hệ thống bôi trơn trong thời gian thực và có thể dễ dàng bảo trì, đảm bảo độ sạch của dầu bôi trơn.

A. Nguồn sức mạnh và độ dẻo dai: thép hợp kim rèn và quy trình tự động hóa

Đầu thủy lực của máy bơm TGH sử dụng thiết kế xi lanh ba{0}}giai đoạn và vật liệu cốt lõi của nó là thép hợp kim rèn 2 được xử lý nhiệt nghiêm ngặt. Việc rèn được chọn thay vì đúc vì nó loại bỏ các khuyết tật vi mô trong vật liệu và tạo ra cấu trúc tinh thể dạng sợi, dày đặc với độ bền và độ dẻo dai không gì sánh được, đây là cơ sở để chịu được tải trọng tuần hoàn áp suất cao.

Tuy nhiên, sức mạnh của vật liệu là không đủ. Cốt lõi thực sự của đầu thủy lực của máy bơm TGH là quy trình Tự động điều chỉnh. Đây là một quá trình dự ứng lực được kiểm soát chính xác:

Áp dụng áp suất cực cao: trong quá trình sản xuất, áp suất thủy lực bên trong được áp dụng cho xi lanh rèn cao hơn nhiều so với áp suất vận hành định mức của nó.

Tạo ra biến dạng dẻo: áp lực rất lớn lên thành trong của vật liệu xi lanh biến dạng nhựa (vĩnh viễn), và thành ngoài nằm trong phạm vi biến dạng đàn hồi.

Sự hình thành ứng suất nén dư: khi loại bỏ áp suất, thành ngoài ở trạng thái đàn hồi cố gắng phục hồi, dẫn đến hiệu ứng đùn mạnh lên thành trong đã trải qua biến dạng dẻo, một lớp ứng suất dư vĩnh viễn, có lợi được hình thành trên thành trong của xi lanh.

Điều này làm giảm đáng kể biên độ ứng suất thực tế của vật liệu khi chịu tải trọng theo chu kỳ, do đó cải thiện-tuổi thọ chống mỏi của đầu thủy lực lên tới 300% và ngăn chặn hiệu quả sự hình thành và lan truyền của các vết nứt mỏi.

B. Các bộ phận chịu mài mòn để đảm bảo độ bền: vật liệu được lựa chọn và tay nghề chính xác

Hiệu suất của các bộ phận bị mòn quyết định trực tiếp đến chu kỳ bảo trì và chi phí vận hành của máy bơm. Mỗi bộ phận hao mòn của bơm TGH đều được lựa chọn cẩn thận và gia công chính xác để đảm bảo hoạt động tốt nhất ở vị trí tương ứng.

Công nghệ pit tông

Thiết bị tiêu chuẩn: Xi lanh Colmonoy (pít tông): Tiêu chuẩn bơm TGH với-pít tông Colmonoy nổi tiếng trong ngành. Đây là hợp kim dựa trên niken-có chứa crom, boron và silicon. Bằng một quy trình luyện kim đặc biệt, các nguyên tố này tạo thành tinh thể kim cương-của các hợp chất boron crom-và cacbua trong ma trận hợp kim. Cấu trúc vi mô độc đáo này giúp bề mặt pít tông có độ cứng cực cao (độ cứng Rockwell lên tới HRC 59-64), giúp nó có khả năng chống mài mòn, chống ăn mòn, chịu nhiệt độ cao và chống trầy xước tuyệt vời. Pít tông Colmonoy có thể kéo dài tuổi thọ đáng kể khi bơm bùn cát, axit hoặc chất lỏng ăn mòn khác.

Cấu hình tùy chọn: để đáp ứng các yêu cầu đặc biệt của các điều kiện làm việc khác nhau, chúng tôi cũng cung cấp các tùy chọn pít tông bằng thép cứng, gốm và cacbua vonfram, cho thấy khả năng ứng dụng rộng rãi của bơm TGH.

Cụm van (thân và ghế)

Vật liệu và tiêu chuẩn cốt lõi: Lắp ráp van bơm TGH tuân thủ nghiêm ngặt quy trình sản xuất tiêu chuẩn API 7K, để đảm bảo chất lượng sản phẩm và khả năng thay thế lẫn nhau với các tiêu chuẩn ngành. Thân và ghế được làm bằng thép hợp kim rèn chất lượng cao (20CrNiMo/AISI 8620) để đảm bảo độ bền kết cấu dưới tác động áp suất cao.

Chế hòa khí: quá trình cacbon được kết hợp vào lớp bề mặt của thép hợp kim cacbon thấp và sau đó được làm nguội để tạo thành một lớp cứng có độ cứng cực cao (độ cứng Rockwell lớn hơn HRC 60), để chống xói mòn và mài mòn do bùn vận tốc- cao.

Cao su-van Urethane hiệu suất cao: van được dẫn hướng bằng trục kép và được trang bị-cao su van Urethane hiệu suất cao. Vật liệu polyurethane có khả năng chống mài mòn và kháng hóa chất tuyệt vời, có thể tạo ra một con dấu bền, đáng tin cậy dưới áp suất cao, ngăn chặn rò rỉ hiệu quả, đảm bảo hiệu suất thể tích của máy bơm.

Bảng 1: Bảng thông số hiệu suất cho TGH 400hp (chế độ ngắt quãng)

Lưu ý: Cấu trúc ống lót pít-tông/xi-lanh chỉ phù hợp với kích thước 23/4", 3", 31/2"Và 4". Cấu hình pít tông/đóng gói được khuyến nghị cho áp suất vượt quá 4.000 PSI hoặc cho dịch vụ chất lỏng có tính axit.

B. Thông số kỹ thuật cốt lõi

Bảng 2: thông số kỹ thuật chính của TGH 400HP

Nguồn:

Phù hợp với điều kiện hoạt động cụ thể của bạn

Các tùy chọn sau đây được thiết kế để nâng cao hiệu suất của máy bơm TGH, kéo dài tuổi thọ sử dụng và nâng cao độ an toàn khi vận hành:

Chất bôi trơn cơ học hộp nhồi pít tông: trong xử lý chất lỏng có độ mài mòn cao, thiết bị này có thể cung cấp dầu bôi trơn tự động, liên tục cho bao bì pít tông, giảm đáng kể sự mài mòn và kéo dài tuổi thọ của bao bì và pít tông.

Bộ đệm xung hút và xả: bơm pittông tạo ra xung áp suất vốn có trong quá trình vận hành. Việc lắp đặt các bộ giảm chấn hoặc buồng tăng áp sẽ hấp thụ hiệu quả các xung này và làm cho dòng chất lỏng trong đường ống ổn định hơn. Điều này không chỉ bảo vệ thiết bị và thiết bị hạ lưu khỏi sốc thủy lực mà còn cải thiện hiệu suất thể tích của máy bơm và giảm độ rung và tiếng ồn tổng thể của hệ thống.

Van an toàn áp suất: đây là van an toàn then chốt của toàn bộ hệ thống cao áp. Van an toàn áp suất có thể nhanh chóng mở khi áp suất hệ thống bất ngờ vượt quá giá trị an toàn đặt trước và xả chất lỏng áp suất cao, từ đó bảo vệ thân máy bơm, ống góp và thiết bị hạ lưu khỏi hư hỏng do quá áp, đồng thời có thể ngăn ngừa xảy ra các tai nạn an toàn lớn.

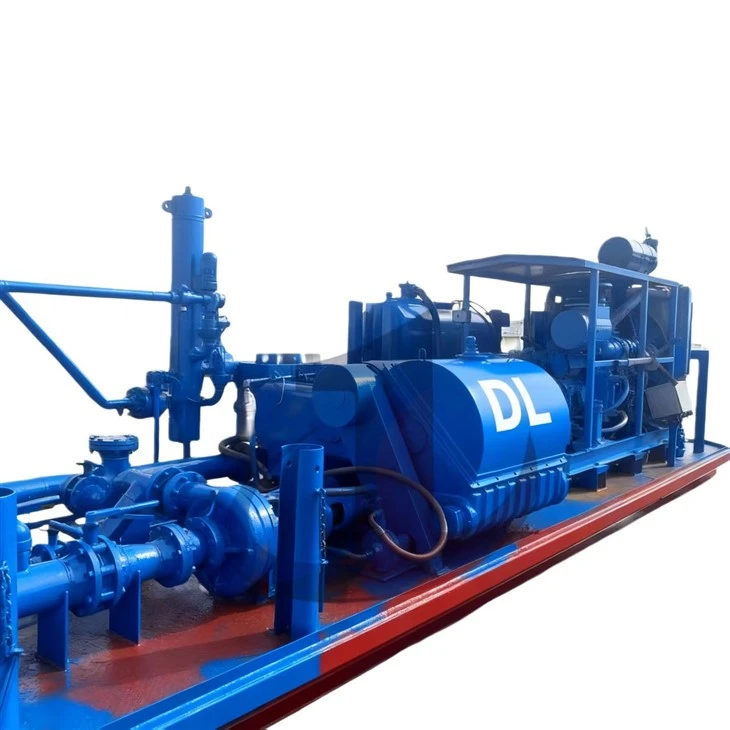

Dịch vụ tích hợp trượt: chúng tôi cung cấp giải pháp trượt hoàn chỉnh tích hợp bơm TGH với động cơ hoặc động cơ diesel cụ thể của bạn trên ghế trượt bằng thép tùy chỉnh chắc chắn. Thiết kế tích hợp này không chỉ tạo điều kiện thuận lợi cho việc vận chuyển và triển khai tại hiện trường nhanh chóng mà còn đảm bảo sự liên kết chính xác của hệ thống truyền động và máy bơm, mang lại nền tảng vững chắc cho-hoạt động ổn định lâu dài của máy bơm.

Hệ thống xả pít tông: khi bơm chất lỏng có tính ăn mòn cao hoặc kết tinh (ví dụ: axit, nước muối), chất lỏng còn sót lại có thể gây hư hỏng lâu dài cho vòng đệm và pít tông. Hệ thống xả pít tông có thể làm sạch bề mặt pít tông bằng cách phun chất lỏng liên tục và kéo dài tuổi thọ của các bộ phận bị mòn một cách hiệu quả.

Bộ trao đổi nhiệt nước-dầu: trong môi trường-nhiệt độ cao hoặc hoạt động ở cường độ cao-trong thời gian dài-, đầu nguồn của nhiệt độ dầu bôi trơn có thể tăng lên, ảnh hưởng đến hiệu quả bôi trơn. Bộ trao đổi nhiệt nước-dầu có thể kiểm soát hiệu quả nhiệt độ của dầu bôi trơn để luôn duy trì ở phạm vi hoạt động tốt nhất nhằm bảo vệ phần năng lượng của các bộ phận chính xác.

Bằng cách cung cấp các tùy chọn toàn diện này, chúng tôi mong muốn vượt xa vai trò của nhà cung cấp thiết bị truyền thống và trở thành đối tác điều hành thực sự của bạn. Chúng tôi hiểu sâu sắc về những thách thức bạn gặp phải tại cơ sở -- từ nhiệt độ khắc nghiệt đến chất lỏng có tính mài mòn cao -- và sẵn sàng cung cấp các giải pháp đã được chứng minh về mặt kỹ thuật. Đây là triết lý thiết kế của Gardner Denver: chúng tôi không chỉ cung cấp một máy bơm mà còn cung cấp một nền tảng hoàn chỉnh, đáng tin cậy cho chất lỏng áp suất cao sẽ đáp ứng được những thách thức trong tương lai.
